Cuidando de manera segura en todos los sentidos

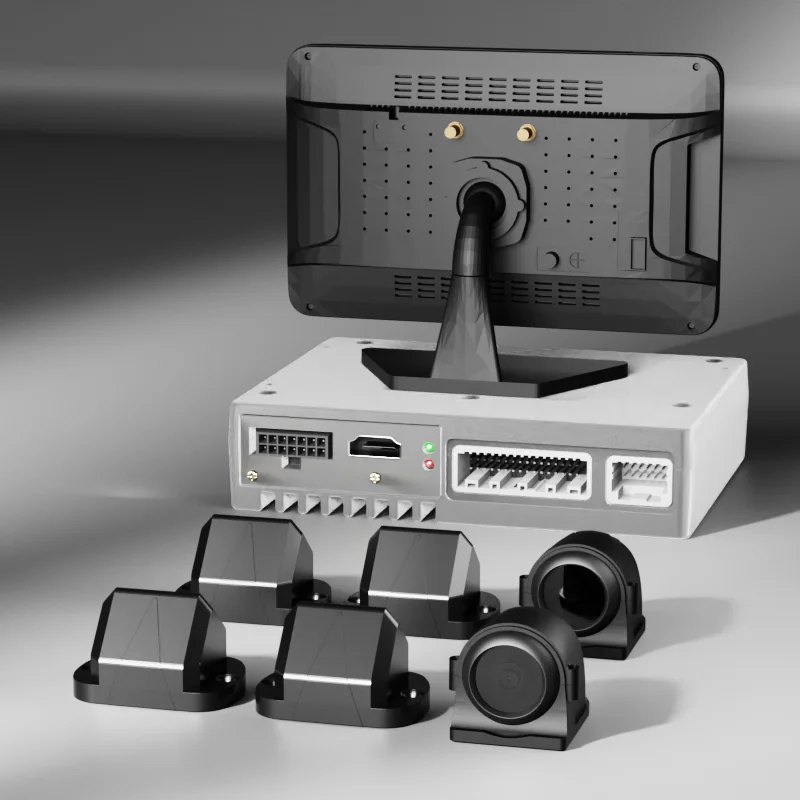

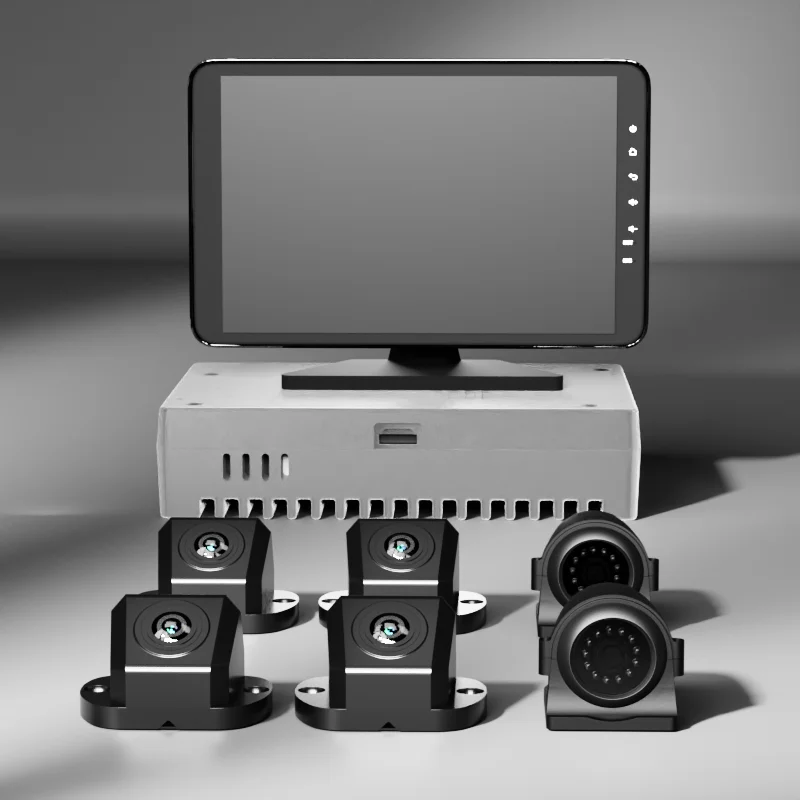

M360-2 Sistema de cámara de 6 canales 360° con BSD
| participación | |
|---|---|
| Categoría | AVM (visión panorámica de 360°) |
| English details | M360-2 6-Channel 360° Camera System with BSD |
| Marca | AlwayCare Commercial Fleet Safety Manufacturer |
| Modelo | M360-2 |
| voltaje | 12/24V |
| Resolución de grabación de vídeo | 1920x1080 |
| Almacenamiento | 512GB |
| Solicitud | Adecuado para todos los vehículos |
| Temperatura de funcionamiento | -30℃ ~ 70℃ |
| Garantía | 15 Meses |
M360-2 Sistema de cámara de 6 canales 360° con BSD
El AlwayCare M360-2 combina la visión panorámica envolvente 3D del canal 4 con las cámaras dedicadas de detección de punto ciego de alta definición (BSD) 2, alertando activamente a los conductores de camiones comerciales pesados y volquetes sobre peatones, ciclistas y vehículos en movimiento.
Matriz de la serie AlwayCare 360° AVM
Desglose completo de la arquitectura y la configuración de todos los sistemas de visión envolvente de vehículos comerciales de fábrica 8.
| Parámetros / Modelos |
Anfitrión independiente 4CH
M360-6C1
Pantalla 4CH 360 Host + 10"
|
4CH 2.4G Inalámbrico
M360-4C1
150 m digitales inalámbricos
|
MODELO ACTUAL
M360-6C2
4x 360 + 2x Cámaras BSD
|
MODELO ACTUAL
M360-6C3
Envolvente de ojo de pez 6x
|
10.1" Integrado BSD
M360-4C3
Todo en Uno + Zumbador BSD
|
Control de voz 10"
M360-4C2
Reconocimiento de voz + tapa
|
6CH T5 de cuatro núcleos
T5
Allwinner T5 + Perilla
|
8CH AI Pantalla táctil
DP-1028
4G LTE + SSD PCIe 2TB
|
|---|---|---|---|---|---|---|---|---|
| Factor de forma del sistema | Host + Pantalla 10" AHD | 10.1" IPS Todo en Uno | Host + Pantalla 10" AHD | Host + Pantalla 10" AHD | Pantalla 10.1"-Unidad ECU | 10" IPS Pantalla-ECU | Anfitrión + Pantalla HDMI 10.1" | Terminal de pantalla táctil 10.1" |
| Canales de entrada de la cámara | 4-Canal AHD | 4-Canal Digital Inalámbrico | 6-Canal híbrido AHD | 6-Canal AHD | 4-Canal AHD | Híbrido de canal 4 (3x 360+1x frontal) | 6-Canal 720P/1080P | Entradas 8-Canal AHD |
| Conjunto de algoritmos AI | Vista panorámica 3D 360 | 3D 360 + Sincronización inalámbrica | 3D 360 + BSD de doble cara AI | 3D 360 (6-Cámara Fusión) | Alerta VRU 3D 360 + BSD | 3D 360 + Comandos de voz inteligentes | 2D 360 (6-Síntesis de flujo) | 360 + BSD (opcional ADAS/DMS) |
| Unidad de visualización en cabina | Monitor independiente 10" AHD | Pantalla 10.1" IPS 1080P | Monitor independiente 10" AHD | Monitor independiente 10" AHD | 10.1" Alto brillo (600cd) | 10" IPS (800*1280) | Pantalla HDMI 10.1" (1080P) | 10.1" Multitáctil capacitivo |
| Paquete de cámara | Ojo de pez 4x 1080P (210°) | Ojo de pez 4x 1080P (210°) | 4x ojo de pez + 2x cámaras BSD | Ojo de pez 6x 1080P (210°) | Ojo de pez 4x 1080P (210°) | 3x 360 + 1x cámara delantera | 4x ojo de pez + 2x levas traseras | Hasta 8x cámaras AHD |
| Capacidad de almacenamiento | Micro SD (Hasta 2TB) | Tarjeta SD (Hasta 128GB) | Micro SD (Hasta 2TB) | Micro SD (Hasta 2TB) | Ranura Micro SD | Tarjeta TF (Hasta 256GB) | Tarjeta 4GB eMMC + TF | SSD PCIe (2TB) + 512GB SD |
| Inalámbrico / Telemática | No (aviación por cable directo) | 2.4G Digital Punto a Punto (150m) | No (aviación por cable directo) | No (aviación por cable directo) | No (aviación por cable directo) | Respaldo de condensadores faradios | Perilla codificadora RF/aplicación para teléfono | 4G LTE (UE/AU) + WiFi + GPS |
| Interfaz de control | Control remoto RF/teléfono Wi-Fi | Botones del panel frontal | Control remoto RF/teléfono Wi-Fi | Control remoto RF/teléfono Wi-Fi | Zumbador Acústico / Botones | Control por voz + teclas físicas | Perilla giratoria física/aplicación | Pantalla táctil capacitiva completa |
| Aplicaciones de flota objetivo | Camiones ligeros/medianos, furgonetas de reparto | Semirremolques, Cisternas Articuladas | Camiones Volquete Pesados, Hormigoneras | Camiones Mineros Extralargos, Grúas | Autobuses de Tránsito, Barredoras Municipales | Autocaravanas, Transporte Especializado | Autocares, vehículos de emergencia | Telemática de flotas de alta gama y flotas de autobuses |
| Garantía comercial | 15 Meses Estándar de fábrica | 15 Meses Estándar de fábrica | 15 Meses Estándar de fábrica | 15 Meses Estándar de fábrica | 15 Meses Estándar de fábrica | 15 Meses Estándar de fábrica | 15 Meses Estándar de fábrica | 15 Meses Estándar de fábrica |
| Acción de investigación | Cotización | Cotización | Cotización | Cotización | Cotización | Cotización | Cotización | Cotización |
Capacidades principales de visión panorámica y AI de 6
Diseñado específicamente para el transporte comercial pesado, brinda una mitigación de puntos ciegos de alta confiabilidad y un conocimiento situacional perfecto para el conductor.
Motor esférico dinámico en tiempo real 3D
Los algoritmos de proyección esférica acelerados por hardware unen las cámaras ultra anchas 4 a 6 en una vista panorámica 360° no fragmentada y una vista itinerante 3D sin costuras visibles.
- Tubería de latencia de vídeo ultrabaja inferior a 100 ms
- Transición fluida de perspectiva 3D al arrancar el vehículo
- Elimina las zonas ciegas físicas del vehículo en los pilares A/B/C
Detección de peatones BSD de doble lado
Las redes neuronales convolucionales de aprendizaje profundo detectan usuarios vulnerables de la vía (VRU), ciclistas y vehículos pequeños dentro de los límites de peligro al girar.
- Cuadros delimitadores espaciales dinámicos en la pantalla de la cabina
- Alerta acústica instantánea sincronizada de alto decibelio
- Previene accidentes catastróficos por desplazamiento lateral de camiones
Guías dinámicas de trayectoria inversa
Integra el ángulo del volante del autobús CAN o señales indicadoras para proyectar curvas de marcha atrás predictivas, mostrando la distancia de giro del vehículo para muelles de carga estrechos.
- Curvatura de la línea de seguimiento en tiempo real que coincide con las distancias entre ejes de los vehículos
- Líneas marcadoras de distancia para espacio libre trasero de remolque pesado
- Compatible con camiones rígidos y autobuses articulados
Cambio de vista dividida activado por disparador
La detección inteligente del disparador de E/S del vehículo amplía automáticamente los ángulos relevantes de la cámara (giro a la izquierda, giro a la derecha, marcha atrás o luces de emergencia) sin intervención del conductor.
- Señal de giro izquierda/derecha vista lateral inmediata dividida
- Marcha atrás automática pantalla completa trasera ultra gran angular
- Formatos de cuadrícula multidivisión configurables (simple/doble/cuádruple)
Inalámbrico digital punto a punto de 150 m
La tecnología de salto de frecuencia digital 2.4GHz transmite secuencias de vídeo HD cifradas entre el tractor remolcador y el chasis remolcador sin engorrosos cables umbilicales enrollados.
- Alcance inalámbrico de línea de visión de hasta 150 metros
- Inmune a las interferencias eléctricas automotrices de alto voltaje
- No se requiere configuración de emparejamiento al intercambiar remolques
Calibración de rango dinámico de luz ultrabaja
Los sensores automotrices FHD GC2053 1/2.9" se combinan con HDR de exposición múltiple y equilibrio óptico automatizado, lo que brinda una reproducción cromática clara en espacios de estacionamiento en oscuridad total.
- Alta sensibilidad hasta iluminación nocturna ambiental 0.1 Lux
- Algoritmos antideslumbrantes que suprimen la sobreexposición de los faros
- Rápida calibración automática del software mediante tela a cuadros
Diseñado para flotas comerciales exigentes
Planos de implementación optimizados para diversas longitudes de carrocería de vehículos, equipos municipales especializados y transportes industriales resistentes.
Autobuses de tránsito urbano
Elimina las zonas ciegas para peatones en paradas de autobús concurridas y los riesgos de despeje de aceras durante las horas pico de embarque en centros urbanos congestionados.
Camiones de carga pesada
Protege los camiones con remolque durante los cambios de carril en la carretera y las maniobras de marcha atrás en muelles de carga de almacenes estrechos con líneas de trayectoria dinámicas.
Camiones mineros y volquetes
Las cámaras impermeables IP67 de aleación de zinc resisten vibraciones extremas, barro, polvo y lavado a presión en entornos de minería a cielo abierto.
Saneamiento y barredoras
Proporciona vistas divididas en varias partes que cubren barredoras, boquillas de succión y compactadores traseros mientras protege a los trabajadores en zonas residenciales.
Periféricos modulares y ecosistema
Componentes de hardware comerciales probados en fábrica diseñados para una expansión plug-and-play y calibración óptica perfectas.
Cámara ojo de pez 1080P 210°
Sensor CMOS GC2053 FHD con lente ultra gran angular de baja distorsión 1.4mm 210°, carcasa de aleación de zinc y construcción impermeable IP67.

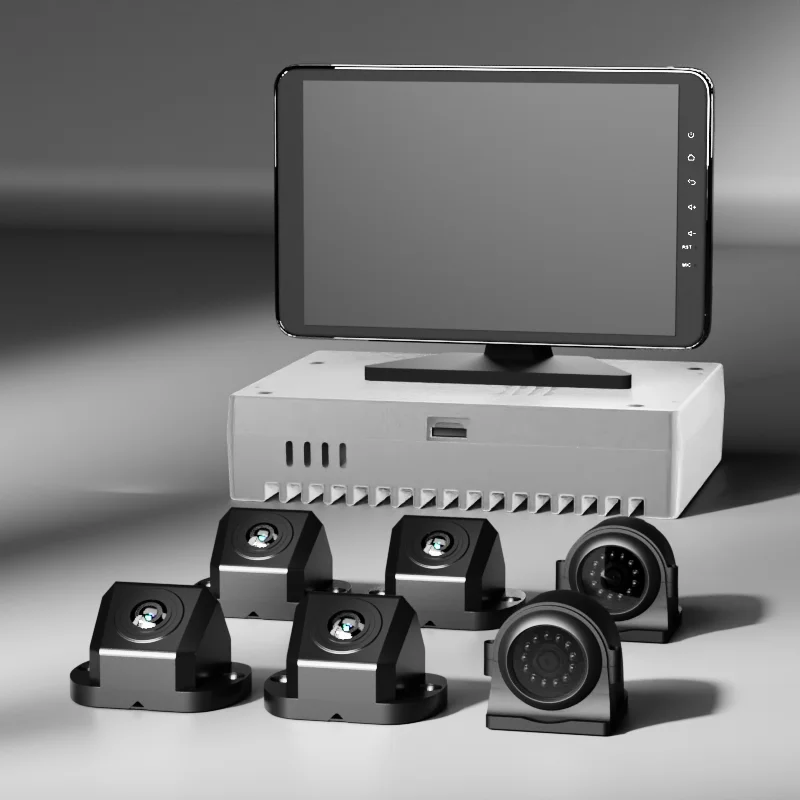

Cámara lateral dedicada BSD
Perfil óptico de montaje lateral especializado con campo de visión calibrado, que alimenta transmisiones de video dedicadas al motor de advertencia de peatones BSD.
Kit de paño de calibración óptica
Tapetes de calibración óptica a cuadros métricos de alto contraste que permiten la distorsión automatizada de la cámara por software 3 en minutos y la calibración de costura.
Cables de aviación blindados
Cables automotrices de cobre puro con doble blindaje y conectores de aviación de clavija 4 con bloqueo de tornillo roscado, resistentes a vibraciones e interferencias EMI.
Monitor de alta luminosidad 10.1"
Pantalla industrial antirreflejo con luminancia 600 cd/m², parasol y soporte de tablero con rótula de alta resistencia para una visualización clara bajo la luz solar directa.
Zumbador acústico y control remoto RF
Zumbador de alarma de colisión audible de alto decibelio junto con un control remoto inalámbrico RF ergonómico para cambiar instantáneamente la perspectiva mientras conduce.
Especificaciones de ingeniería M360-2
Parámetros técnicos oficiales de fábrica verificados según los estándares de garantía de calidad AlwayCare.
| Arquitectura del sistema | Host de canal industrial 6 + 4x cámaras ojo de pez 360 + 2x cámaras laterales BSD + monitor 10.1" |
|---|---|
| Canales de vídeo y entrada | Entrada híbrida de canal 6: 4x AHD ojo de pez (360 panorámico) + 2x AHD estrecho (BSD zona ciega) |
| Salida y resolución de vídeo | AHD 720P @ 25fps (resolución de pantalla 1920x1080) |
| Sensores ópticos y lentes | Sensor CMOS FHD GC2053 1/2.9", óptica 1.4mm F2.0 |
| Campo de visión (FOV) | Ojo de pez: HFOV 210°, VFOV 130° | Cámaras BSD: Detección de zona de peligro calibrada 120° |
| Algoritmo de costura 360 | Fusión panorámica 3D en tiempo real con división de vista lateral automática activada por giro |
| Alarmas de seguridad AI | Detección de punto ciego Edge AI (BSD) para peatones, ciclistas y vehículos que adelantan |
| Grabación y almacenamiento locales | Ranura para tarjeta Micro SD (admite grabación de ciclo continuo hasta 2TB) |
| Voltaje de funcionamiento | DC 10V–36V Entrada amplia para automóviles comerciales con protección contra picos transitorios ISO-7637 |
| Temperatura de funcionamiento | -30°C a +70°C (-22°F a +158°F) |
| Cerramientos e impermeabilización | Caja totalmente metálica de aleación de zinc, clasificación IP67 impermeable y resistente a impactos |
| Embalaje de caja estándar | 1 host de procesamiento de canal 6 de alta resistencia; 4 cámaras ojo de pez 210° ultra gran angular 1080P; Cámaras laterales dedicadas 1080P BSD AI x2; Monitor en cabina 10.1" de alta definición AHD x1; Cables de extensión de aviación blindados (5M x2, 10M x2, 15M x1, 20M x1); Arnés de alimentación del vehículo y cable de conexión 32P x1; Zumbador acústico en la cabina y control remoto inalámbrico RF x1 |
| Certificaciones de calidad | Cumple con CE, FCC, RoHS, ISO-7637; Fabricado en instalaciones certificadas IATF 16949. |
Arquitectura de seguridad de flotas compatible
Combine su sistema de visión envolvente 360° con el hardware telemático de video, monitoreo del conductor y seguridad activa más amplio de AlwayCare.
Cámara de salpicadero AI
MR720 Cámara de salpicadero doble AI
Advertencia de colisión frontal 2K ADAS integrada y monitoreo de fatiga del conductor 1080P DMS en un elegante chasis de parabrisas.
CUBO DE FATIGA DMS
MR810 Independiente DMS
Detector de distracción y somnolencia del conductor AI de borde automotriz con salida de video 720P AHD y soporte sensorial de vibración del asiento.
GRABACIÓN MASIVA
Móvil Comercial DVR
Robusto videograbador telemático antivibraciones de canal 4 y canal 8 que admite discos duros SATA 2.5" de alta capacidad.
FLUJO DE PASAJEROS
Contador de pasajeros AI
Sistema binocular de conteo de pasajeros de alta precisión con precisión 98%, telemetría celular 4G y API de despacho de tránsito automatizado.
Preguntas frecuentes
Respuestas directas de ingeniería sobre calibración, claridad óptica, alcance inalámbrico del remolque e integración del vehículo.
